焊縫超聲波探傷中常見缺陷，焊縫缺陷超聲波如何分辨

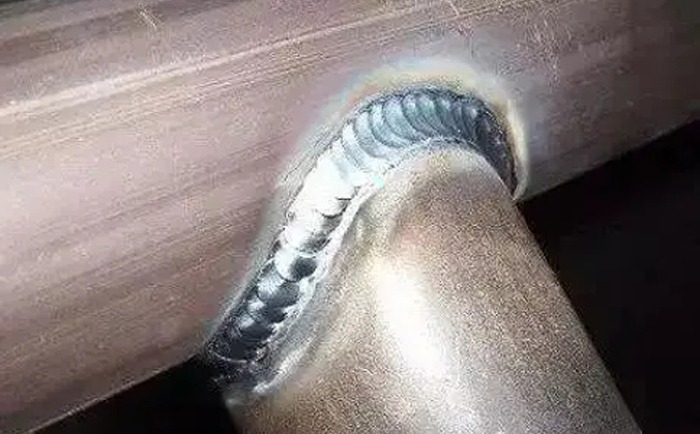

金屬工件焊縫超聲探傷中缺陷主要有以下幾種:

氣孔缺陷

氣孔是典型的焊接缺陷，焊縫形成氣孔分兩類，第一類是高溫時金屬溶解了較多的氣體(如氫氣和氮?dú)?和熔池內產生的冶金反應產物(如一氧化碳和水蒸氣)，第二類是焊接熔池吸收的氣體因過飽和以致形成氣泡，又不能及時逸出而殘留于焊縫中，就會形成氣泡。

缺陷特征：①氣孔體積一般不大，呈球形或橢球形;②氣孔中含有氣體;③一般產生于引弧和熄弧處。

超聲反射波的特征：單個氣孔回波高度低，波形為單峰，較穩定，當探頭繞缺陷轉動時，缺陷波高大致不變，但探頭定點轉動時，反射波立即消失；密集氣孔會出現一簇反射波，其波高隨氣孔大小而不同，當探頭作定點轉動時，會出現此起彼伏現象。

夾渣缺陷

夾渣是焊接過程中鐵皮等雜質夾雜在熔池中，熔池凝固后形成的焊縫中的夾雜物。形成原因有二種，第一種焊件清理不干凈、多層多道焊層間鐵皮清理不干凈、焊接過程中藥皮脫落在熔池中等，第二種電弧過長、焊接角度部隊、焊層過厚、焊接線能量小、焊速快等，導致熔池中熔化的雜質未浮出而熔池凝固。

特征:①一般呈體積狀，表面不規則;②夾渣中一般為非金屬夾雜物。

超聲反射波的特征：點狀?yuàn)A渣的回波信號類似于點狀氣孔。條狀?yuàn)A渣回波信號呈鋸齒狀，由于其反射率低，波幅不高且形狀多呈樹枝狀，主峰邊上有小峰。探頭平移時。波幅有變動;探頭繞缺陷移動時，反射波幅不相同。

未焊透缺陷

未焊透是指焊接時接頭的根部未完全熔透的現象。

特征：①有一定的長度，一般產生于起弧和熄弧處;②未焊透的位置根據坡口型式，一般在焊縫中部、焊縫兩側和焊縫根部;

超聲反射波的特征：在板厚雙面焊縫中，未焊透位于焊縫中部，聲波在未焊透缺陷表面上類似鏡面反射，用單斜探頭探測時有漏檢的危險。對于單面探測根部未焊透，類似端角反射。探頭平移時，未焊透波形穩定。焊縫兩側探傷時，均能得到人致相同的反射波幅。

裂縫缺陷

焊縫在焊接當中開裂有以下原因：應力、拘束力、剛性、化學成分、焊縫預留的間隙、電流、焊道、母材清潔度等。這些因素都可能造成焊縫開裂。雖然焊縫開裂原因很多，但在不同場合可能由多種因素造成，也有兩種或三種因素造成，也有可能只受某一個因素造成。

特征：①裂縫有一定的長度和深度，表面不平整;②裂縫大多產生于應力比較大的部位，如十字接縫處。反射波的特征:當波束與裂紋垂直時，缺陷波形明顯、尖銳、波峰陡峭。探頭平行移動時，但波形在熒光屏上的位置隨裂紋方向、曲折程度而變，探頭移動到一定距離后，才逐漸減幅，直至消失。

未熔合缺陷

反射波的特征：當超聲波垂直入射到其表面時，波幅很高，從焊縫兩側探，聲程著落點在熔合線附近。一次波幅高二次波幅低或者二次波幅高一次波幅低，探頭平行移動時波幅平穩，擺動或轉動探頭，波形消失快。

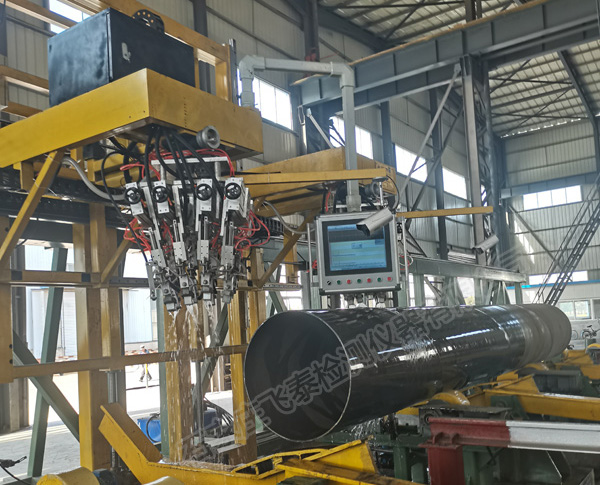

焊縫超聲波自動探傷設備

石家莊飛泰檢測儀器生產多種類型螺旋管焊縫超聲波自動探傷設備，可以根據企業要求定制，探傷快、探傷準，可以添加各種探傷標準，自動評估缺陷，自動打印探傷報告。
